КСО-393(366)

КСО-393

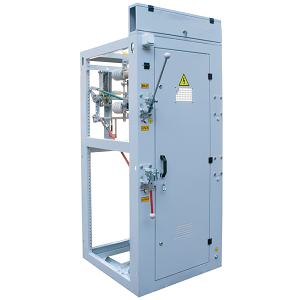

КСО 393 является сборной камерой одностороннего обслуживания, которая используется в системах распределения и тупиковых подстанциях с подачей высоковольтного переменного тока. Конструкция заключена в металлическом шкафе с коммутациями внутри и контрольной панелью снаружи.

Ячейку устанавливают на территории специализированных объектов с трансформаторами, где напряжение трехфазного переменного тока достигает 10 кВ, а промышленная частота составляет 50 Гц. Габариты КСО 393 позволяют присоединять к ней до 3 силовых проводов. Конструктивное исполнение камеры выглядит следующим образом:

1. Трансформаторы для обработки высоковольтного напряжения.
2. Вакуумные выключатели с электрическим приводом.
3. Разъединители тока с заземляющими элементами.
4. Автогазовые выключатели.

При монтаже в два ряда камеру оснащают мостами шин с разъединяющими ножами. Между фасадными частями каждого ряда выдерживается расстояние в 2000, 2500 или 3000 мм. Торцевую панель закрепляют в правой части камеры. Это способствует повышенной безопасности эксплуатации и поднимает степень защиты до IP20.
